DJI Matrice 400 - DJI Zenmuse L3 - LiDAR Scanning Pack

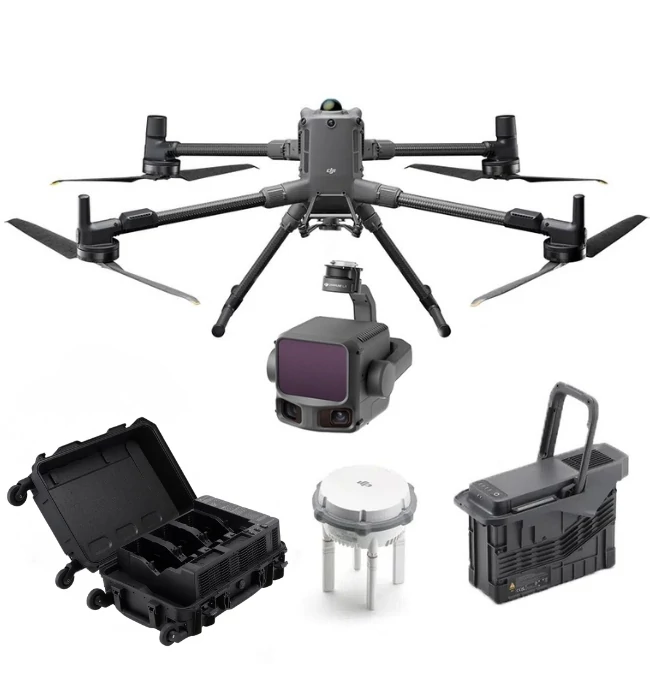

DJI Enterprise LiDAR Scanning Pack DJI Matrice 400 DJI Zenmuse L3 DJI Matrice 400 - DJI Zenmuse L3 - LiDAR Scanning Pack Komplett, nagy pontosságú légi LiDAR térképezési csomag professzionális 3D modellezéshez, geodéziai adatgyűjtéshez, infrastruktúra-felméréshez és összetett terepi műveletekhez. Akár 59 perc repülési idő Akár 6 kg hasznos teher Akár 950 m LiDAR detektálás Max. 2M impulzus/s nagy sűrűségű mérés Áttekintés Matrice 400 Zenmuse L3 Munkafolyamat Szoftverek Termékáttekintés A DJI Zenmuse L3 LiDAR szenzor és a nagy pontosságú DJI D-RTK 3 állomás segítségével ez a csomag lehetővé teszi részletes 3D modellek létrehozását még a legnehezebb terepen is. A csomag tartalmazza a professzionális DJI Matrice 400 drónt, a DJI TB100 intelligens akkumulátort, a DJI BS100 intelligens töltőállomást, a DJI Zenmuse L3 szenzort, a DJI D-RTK 3 intelligens állomást és az állomás állványát is. Komplett professzionális csomag A DJI Matrice 400, a DJI vállalati zászlóshajó drónplatformja lenyűgöző, akár 59 perces repülési időt kínál, akár 6 kg-os hasznos teherbírással, valamint beépített forgó LiDAR-ral és mmWave radarral a nagyfeszültségű vezetékek szintjén működő akadályérzékeléshez. Fejlett vállalati ökoszisztéma Támogatja az O4 Enterprise fejlett videóátvitelt és a Légi Átjátszó Videóátvitelt, amelyek biztonságosabb kezelést és könnyebb irányítást tesznek lehetővé. A Smart Detection funkció, valamint a vizuális és hőkamerás képalkotás, kiterjesztett valóság (AR) vetítés, hajóról történő fel- és leszállás, valamint az automatizált funkciók révén a Matrice 400 kiemelkedően teljesít vészhelyzeti bevetéseken, elektromos hálózat ellenőrzéseknél, térképezésnél és az építőiparban (AEC). DJI Matrice 400 Hosszú repülési idő, nagy sebességű teljesítmény A Matrice 400 kiváló repülési teljesítményt nyújt: akár 59 perc előrehaladó repülést hasznos teherrel, és 53 perc lebegési időt. Ez megbízható eszközzé teszi hosszantartó és folyamatos műveletekhez, például keresési-mentési, tűzoltási vagy nagyszabású térképezési feladatokhoz. Akár 25 m/s sebességgel is képes repülni, és közben nagy akadályokat (pl. épületek, hegyek) is képes elkerülni. Többféle teher, többféle felhasználási terület A Matrice 400 erős teherbírása lehetővé teszi, hogy különféle alkalmazások igényeit kielégítse. Akár 6 kg hasznos terhelést képes szállítani, támogatva az egy vagy kettős alsó gimbal közötti gyors váltást, valamint egy harmadik gimbal csatlakozót is kínál az alsó oldalon a rugalmasság növelésére. A gép 4 külső E-Port V2 csatlakozóval van felszerelve, így egyszerre akár 7 hasznos teher is felszerelhető. Kompatibilis például a Zenmuse H30 sorozattal, L3-al, P1-el, S1 reflektorral, V1 hangszóróval, Manifold 3-mal, valamint harmadik féltől származó kiegészítőkkel, amelyekkel a DJI ökoszisztéma teljes potenciálja kiaknázható. Kihívásokra tervezve A Matrice 400 IP55 védelmi besorolással rendelkezik, így megbízhatóan működik poros vagy esős környezetben is. -20 °C és +50 °C (-4 °F és 122 °F) közötti hőmérséklettartományban is stabilan teljesít. Vezeték-szintű akadályérzékelés A Matrice 400 fejlett érzékelőrendszere forgó LiDAR-t, precíziós mmWave radart, valamint színes, gyenge fényviszonyokra optimalizált halszemoptikás szenzorokat integrál. Képes kis méretű akadályok – például nagyfeszültségű vezetékek – észlelésére hegyvidéki terepen, akár sötétben is. Átlát az esőn és ködön, így biztonságosabb működést biztosít zord időjárásban. O4 Enterprise Fejlett Videóátviteli Rendszer A drón tíz antennát, míg a vezérlő nagy nyereségű fázisvezérelt antennarendszert használ, így az O4 Enterprise rendszer akár 20 km-es (EU) képátvitelt tesz lehetővé. Támogatja az alacsony frekvenciájú (sub2G) sávot, és ha két DJI Cellular Dongle 2 eszközt csatlakoztatunk, automatikusan vált a legjobb hálózatra, még városi interferenciával vagy távoli területen is. Beépített átjátszó modul A Matrice 400 beépített átjátszó modullal rendelkezik. Egy másik Matrice 400-zal párosítva az egyik drón magasra emelkedve átjátszóként működik, így jelentősen megnöveli a hatótávot – különösen keresési-mentési vagy hegyi ellenőrzések során. Precíziós pozícionálás akadályok közelében A mindenirányú érzékelésnek köszönhetően a Matrice 400 stabilan képes repülni például üvegfelületek, szélturbinák, hídpillérek közelében, illetve biztonságosan visszatérni hegyoldalaktól vagy épületszélektől, még akkor is, ha a visszatérési pont nem frissült. Színes vizuális segédrendszer A négy, gyenge fényviszonyokra optimalizált halszemoptikás szenzor biztosítja a teljes színes látást, elősegítve a biztonságos repülést. Intelligens funkciók és hatékonyság Smart Detection A Zenmuse H30 sorozat vizuális és hőkamera funkcióival járművek, hajók, emberek detektálhatók keresési vagy rutin műveletek során. Támogatja a rácsfotózást és az intelligens követést is. AR vetítés Vezetékellenőrzés során az érzékelőrendszer automatikusan felismeri a vezetékeket és kiterjesztett valóság (AR) vonalakkal jeleníti meg azokat a vezérlő kijelzőjén. AR térképnézet Valós időben jeleníti meg az épületek nevét, fontos utak nyomvonalait, akár nappal, akár éjjel. AR útvonalterv Valós idejű útvonalelőnézet elérhető hazatérés, akadálykerülés és célrepülés során, valamint AR leszállási árnyék segíti a precíziós landolást. Élő jelölések Modellkészítés nélkül lehet pontokat megjelölni, vonalakat húzni, területeket mérni – ezek szinkronizálhatók a DJI FlightHub 2 rendszerrel. Valós idejű domborzatkövetés Mind kézi, mind automatizált repülés során a drón képes tartani a konstans földtávolságot, ami segíti a térképezést és a keresési műveleteket. Hajóról történő fel- és leszállás Tengeri járőrözéshez és szélturbina-ellenőrzésekhez a Matrice 400 képes mozgó hajóra landolni és onnan felszállni. A fedélzeti mintázatokat felismerve biztonságos és pontos leszállás valósítható meg. Intelligens repülési módok

• Cruise – egyenletes repülés
• FlyTo – célrepülés
• Smart Track – intelligens követés
• POI – érdekes pont követése

Egyszerűbb automatizált működés Vezeték-követés (Zenmuse L3-al) Az L3 LiDAR segítségével automatikus követés végezhető a légvezetékek mentén, valós idejű akadályérzékeléssel. Lejtős és geometriai útvonalak Részletes homlokzatfelméréshez vagy precíziós térképezéshez is használható a DJI Pilot 2 vagy FlightHub 2 alkalmazással. Iparágakra szabott szoftverek DJI FlightHub 2 Felület a távoli vezérléshez, élő videókezeléshez, repülési tervek készítéséhez (lejtős, geometriai stb.), több drón egyidejű működtetéséhez. DJI Terra Professzionális 2D/3D modellező szoftver fotogrammetriai alapokon, látható és LiDAR-alapú adatfeldolgozással. DJI Modify 3D modell- és pontfelhő-szerkesztő, mellyel teljes körű légi modellezési munkafolyamat végezhető: felmérés, javítás, megosztás. Nyílt fejlesztői ökoszisztéma

• Intelligens algoritmusfejlesztő eszközök
• PSDK – E-Port V2: 120 W, USB 3.0, bővítőlap
• MSDK 5 – nyílt forráskódú alkalmazásfejlesztés
• Cloud API – MQTT-alapú közvetlen kapcsolódás harmadik féltől származó felhőplatformokhoz
• Nyílt adat-hozzáférés – érzékelők adatainak integrálása egyedi alkalmazásokhoz

DJI Zenmuse L3 Nagy pontosságú légi LiDAR DJI Zenmuse L3 – A következő generációs, nagy pontosságú légi LiDAR rendszer A DJI új, nagy pontosságú légi LiDAR rendszere egy hosszú hatótávolságú szenzort kínál, amely akár 950 méteres távolságig is képes mérést végezni – még olyan objektumokon is, amelyek fényvisszaverő képessége mindössze 10%. A kettős 100 MP-es RGB térképező kamerák és a nagy pontosságú POS rendszer felgyorsítják a geodéziai adatgyűjtést, így akár napi 100 km² terület lefedését is lehetővé teszik. 1535 nm LiDAR Akár 950 m detektálás Max 2M impulzus/s Akár 16 visszaverődés 2×100 MP RGB (4/3” CMOS) End-to-end DJI workflow Újradefiniált hardverteljesítmény A Zenmuse L3 egyesíti a 1535 nm-es hosszú hatótávolságú LiDAR-t, a kettős 100 MP-es RGB térképező kamerákat, a nagy pontosságú POS rendszert és egy háromtengelyes gimbalt – mindezt egy kompakt eszközben, amely a kategóriájában példátlan teljesítményt nyújt. 1535 nm-es hosszú hatótávolságú LiDAR Hosszú hatótáv, széles lefedettség A Zenmuse L3 akár 950 méteres detektálási távolságot is elér 100 kHz impulzusfrekvencián, 100 klx környezeti fény mellett, 10%-os visszaverő felületen tesztelve. Az állítható impulzusfrekvencia lehetővé teszi a rugalmas teljesítmény-szabályozást és az optimális alkalmazkodást a különböző munkakörülményekhez. A 300–500 méteres tipikus repülési magasság jelentősen növeli az egy repüléssel lefedett területet, ezzel javítva a térképezési hatékonyságot. Kis pont, nagy energia A lézersugár divergenciája mindössze 0,25 mrad (1/e²), így az adott távolságon a folt mérete körülbelül ötöde a Zenmuse L3-ének. Ez lehetővé teszi a kisebb objektumok – például vezetékek és faágak – pontos detektálását. A nagyobb energiasűrűség erősebb növényzet alatti áthatolást biztosít, növelve a talajpontok sűrűségét és a komplex terep- és szerkezetrekonstrukciók pontosságát. Magas impulzusfrekvencia, több visszaverődés A maximális 2 millió impulzus/másodperc lézerkibocsátási frekvencia és az akár 16 visszaverődés támogatása lehetővé teszi a rendkívül részletes térbeli rekonstrukciót. A pontfelhő sűrűsége és az áthatolási képesség igény szerint állítható – a nagy pontosságú térképezéstől a komplex környezeti felmérésekig. Szkennelési módok A Zenmuse L3 háromféle szkennelési módot támogat a különböző munkakörülményekhez:

• Lineáris mód: Egységesebb pontfelhő-eloszlást biztosít, ideális a nagy pontosságú domborzat-térképezéshez.
• Csillag alakú mód: Több szkennelési szöget és jobb áthatolást kínál, ideális erdős vagy sűrűn beépített városi környezetben.
• Nem ismétlődő mód: Széles lefedettséget és több szkennelési szöget biztosít, optimalizált vezeték- és infrastruktúra-felmérésekhez.

Kettős 100 MP-es RGB térképező kamerarendszer A két 100 MP-es 4/3 CMOS RGB szenzor és a mechanikus zár kombinációja jelentősen növeli a felvételi pontosságot és hatékonyságot. A pixel binning technológia révén a hatékony felbontás 25 MP, nagyobb pixelmérettel, így gyenge fényviszonyok között is kiváló színvisszaadást biztosít. A két kamera együttesen 107°-os vízszintes látószöget biztosít, így minden felvétel nagyobb területet fed le. Még 20%-os LiDAR oldalfedés mellett is lehetséges digitális ortofotó (DOM) és digitális domborzatmodell (DEM) készítése egyetlen repüléssel, jelentősen növelve az operatív hatékonyságot. Pontosság és hatékonyság egyesítve A Zenmuse L3 jelentősen javítja mind a pontfelhő, mind az RGB adatok pontosságát, miközben a hatékonyság új szintre lép. A DJI Matrice 400 drónnal egyetlen repülés akár 10 km² területet is lefed, így akár 100 km² pontos térképezés is elvégezhető naponta – egy folyamatos, integrált munkafolyamatban. Saját fejlesztésű nagy pontosságú rendszer

• POS pontosság (utófeldolgozva, 1σ): 0,02° irány • 0,01° bólintás
• LiDAR távolságismétlési pontosság: 5 mm (150 m-en)
• Időszinkron: mikroszekundumos
• Minőségbiztosítás: szigorú gyári kalibráció minden egységnél

LiDAR adatpontosság (magasság függvényében)

• 120 m magasságban: < 3 cm
• 300 m magasságban: < 5 cm
• 500 m magasságban: < 10 cm
• Projekt-támogatás: 1:500, 1:1000, 1:2000 lépték

LiDAR pontfelhő-vastagság A Zenmuse L3 által generált pontfelhő vastagsága fele a Zenmuse L2-ének, ami lehetővé teszi a nagy pontosságú elemzéseket és modellezést. Fotogrammetriai pontosság A kettős 100 MP-es kamerák 3 cm-es GSD-t (Ground Sample Distance) érnek el 300 m repülési magasságban. A valós idejű pozíciószinkronizáció révén nincs szükség földi illesztőpontokra (GCP), mégis biztosított a milliméteres pontosságú ortofotó és domborzatmodell. Magas áthatolóképesség A kisebb lézerfolt és a nagyobb impulzusenergia kombinációja jobb vegetáció alatti áthatolást és nagyobb talajpont-sűrűséget biztosít. Ez javítja a terepmodellek teljességét és pontosságát, és lehetővé teszi a pontos felszínrekonstrukciót. Magas hatékonyság (DJI Matrice 400-zal)

• 300 m repülési magasságban egy repülés akár 10 km²-t is lefedhet.
• Napi lefedettség: akár 100 km².
• A LiDAR és RGB adatok egyidejű rögzítésével egyetlen repülésből többféle térképészeti termék (DEM, DOM stb.) generálható.

Teljes körű (end-to-end) megoldás a DJI ökoszisztémában A Zenmuse L3 tökéletesen illeszkedik a DJI ökoszisztémába, teljeskörű térképezési megoldást kínálva az adatgyűjtéstől a feldolgozásig. A DJI Pilot 2, Terra, Modify és FlightHub 2 rendszerek közötti integrált munkafolyamat sokkal egyszerűbb és hatékonyabb, mint a hagyományos többplatformos megoldások. Adatgyűjtés

• A DJI Pilot 2 automatikusan ajánl repülési paramétereket a megadott útvonal alapján, és indulás előtt pontfelhő-eloszlási és sűrűségi diagramokat generál az előnézethez.
• A Zenmuse L3 jelentősen fejleszti a Power Line Follow funkciót, amely akár 130 m magasságig is alkalmazható. Az L3 lehetővé teszi a teljes elektromos vezetékes folyosó felmérését egyenes vonalú repüléssel, akadályok megkerülése nélkül.
• A Pilot 2 támogatja a megosztott képernyős nézetet, ahol tetszőlegesen kombinálható a pontfelhő, RGB vagy Vision Assist adatmegjelenítés. Ez segíti a terepi helyzetfelismerést és csökkenti a repülési kockázatokat.
• A rendszer támogatja a valós idejű pontfelhő SLAM rekonstrukciót, azonnali 2D és 3D pontfelhő-előnézettel, amely lehetővé teszi a mérés és adatellenőrzés menet közbeni elvégzését.
• Az eredmények azonnal szinkronizálhatók a DJI FlightHub 2 felhőbe, így alkalmas gyors vészhelyzeti értékelésre és döntéstámogatásra is.

Adatfeldolgozás PPK feldolgozás

• A DJI Terra beépített PPK (Post-Processed Kinematic) funkcióval rendelkezik, amely kompatibilis a D-RTK 3 és más bázisállomások adataival. A platform támogatja a helyi PPK feldolgozást mind RGB, mind LiDAR adatokra, centiméteres pontosságot biztosítva RTK lefedettség hiányában is.
• A DJI Modify intelligens szemantikai pontfelhő-osztályozást végez, automatikusan felismerve a talajt, növényzetet, épületeket, vezetékeket, oszlopokat stb. A kategóriák gyorsan finomíthatók az intelligens kijelölő eszközökkel, növelve a pontosságot és a feldolgozási hatékonyságot.
• A Zenmuse L3 támogatja a CFexpress™ memóriakártyák titkosítását, megvédve az adatokat az illetéktelen hozzáféréstől. A Matrice 400 további biztonsági funkciókat kínál, például egyérintéses napló-törlést és AES-256 titkosítást a videóátvitelhez, biztosítva az adatbiztonságot és adatvédelmet.

In the Box

• DJI Matrice 400 - Drone Only - 1 Year Care x1
• DJI BS100 Intelligent Charging Station x1
• DJI TB100 Intelligent Flight Battery x1
• DJI Zenmuse L3 Worry-Free Basic Combo (1 Year Care) x1
• DJI D-RTK 3 Multifunctional Station x1
• DJI D-RTK 3 Survey Pole and Tripod Kit x1

Paraméterek Súly 2Kg-25Kg Repülési idő 25min-35min Termék típusok Drónok Szín Hatótáv 4000m-9000m Akadály érzékelő Minden irányban Felszállósúly (propellerrel) 5020±20 g (akkumulátor nélkül); 9740±40 g (akkumulátorral) • Maximális felszállósúly 15,8 kg • Méret 980×760×480 mm (kinyitva, futóművel); 490×490×480 mm (összecsukva, futómű és gimbal nélkül) • Szállítótok mérete 779×363×528 mm • Maximális hasznos teher 6 kg (a tengerszinten, a harmadik gimbal csatlakozón; magasabban csökkenhet – lásd a kézikönyvet) • Propeller mérete 25 inch • Átlós tengelytáv 1070 mm • Max. emelkedési sebesség 10 m/s • Max. süllyedési sebesség 8 m/s • Max. vízszintes sebesség (tengerszinten, szélcsendben) 25 m/s • Max. felszállási magasság 7000 m • Max. repülési idő (szélcsendben) 59 perc • Max. lebegési idő (szélcsendben) 53 perc • Max. repülési távolság (szélcsendben) 49 km • Max. szélállóság 12 m/s • Max. szögsebesség Yaw:100°/s • Max. dőlésszög 35° • Üzemi hőmérséklet -20° és +50°C között (napfény nélkül) • Műholdas navigáció GPS + Galileo + BeiDou + GLONASS Repülési pontosság (mérsékelt vagy szélcsendes időben) • Függőleges o ±0,1 m (vizuális pozícióval) o ±0,5 m (műholdas pozícióval) o ±0,1 m (RTK pozícióval) • Vízszintes o ±0,3 m (vizuális pozícióval) o ±0,5 m (műholdas pozícióval) o ±0,1 m (RTK pozícióval) • RTK GNSS pontosság RTK fix:1 cm + 1 ppm (vízszintes), 1,5 cm + 1 ppm (függőleges) • RTK iránymeghatározás 2° alatti pontosság • ADS-B In Kettős antenna, 20 km-ig történő vétellel • Belső tároló Nincs • Portok o USB-C Debug port ×1 USB 2.0 o E-Port V2 ×4 (alul), 120W tápcsatlakozóval o Cellular Dongle 2 interfész ×2 (alul) • Propeller modell 2510F • Fényjelző (Beacon) Beépített • Védettségi szint IP55 ________________________________________ Gimbal • Max. hasznos teher (egyetlen gimbal csatlakozón) 1400 g • Max. hasznos teher (dupla csatlakozón) 950 g • Max. hasznos teher (harmadik csatlakozón) 3 kg (gyorscsatlakozóval), 6 kg (csavaros rögzítéssel) ________________________________________ Érzékelőrendszer • Típus Körkörös binokuláris látórendszer (színes halszem optikával) • További érzékelők o Forgó vízszintes LiDAR o Felső 3D ToF LiDAR o Lefelé néző infravörös távolságérzékelő o Hatirányú mmWave radar Érzékelési tartományok • Előre / Hátra / Oldalra o Mérési tartomány 0,4–21 m (elől és hátul), 0,6–21 m (oldalra) o Érzékelési tartomány 0,4–200 m o Látószög 90° vízszintesen és függőlegesen • Lefelé o Mérési tartomány 0,5–19 m o FOV 160° elöl-hátul, 105° bal-jobb LiDAR (forgó) • Tartomány 0,5–100 m (100.000 lux mellett, 10% reflexióval) • Villanyvezeték-felismerés 35 m, 21,6 mm átmérőnél, 30°-os testdőléssel • Látószög 360° vízszintesen, 58° függőlegesen • Pontsebesség 520.000 pont/mp • Hullámhossz 905 nm • Lézerosztály 1. osztály (szemre biztonságos) Felső 3D ToF LiDAR • 0,5–25 m, éjszaka, >10% reflexióval • FOV 60° minden irányban Lefelé néző infravörös érzékelő • Tartomány 0,3–8 m (>10% reflexióval) • FOV 60° minden irányban mmWave radar • Villanyvezeték-felismerés o 36 m (12,5 mm), 50 m (21,6 mm) • FOV ±45° vízszintesen és függőlegesen ________________________________________ FPV Kamera • Felbontás 1080p • Látószög DFOV:150°, HFOV:139,6°, VFOV:95,3° • Képkockasebesség 30 fps • Éjjellátó Csillagfény minőségű ________________________________________ Videóátvitel • Rendszer DJI O4 Enterprise Enhanced • Live View minőség 3 csatorna 1080p@30fps • Átviteli frekvenciák és teljesítmény o Több frekvenciasáv (902–928 MHz, 2.4 GHz, 5 GHz stb.) • Maximális távolság (akadálymentes) 40 km (FCC), 20 km (CE stb.) • Letöltési sebesség o Standard mód 80 Mbps o Lejátszás <25 MBps • Antennák o WLAN 6 függőleges, 2 vízszintes o Sub2G 2 függőleges o 4G 2T4R ________________________________________ DJI RC Plus 2 Enterprise Enhanced távirányító • Videóátvitel DJI O4 Enterprise • Max. átviteli távolság 40 km (FCC), 20 km (CE) • Wi-Fi Dual-band Wi-Fi 6, DBS támogatással • Bluetooth 5.2 • Kijelző o Méret 7,02 inch o Felbontás 1920 × 1200 o Fényerő 1400 nits o Érintés 10 pontos multi-touch • Beépített akkumulátor 6500 mAh @ 7,2 V (46,8 Wh) • Külső akkumulátor Opcionális WB37 – 4920 mAh @ 7,6 V (37 Wh) • Töltés USB-C PD max. 20V/3,25A • Töltési idő 2 óra • Működési idő o Belső akkuval 3,8 óra o Külső akkuval 3,2 óra • Kimenet HDMI 1.4 • Hang Beépített mikrofon, buzzer • Méretek 268×163×94,5 mm • Súly 1,15 kg • Operációs rendszer Android 11 • Csatlakozók HDMI, SD 3.0, USB-C OTG + PD, USB-A ________________________________________ Kompatibilitás • Zenmuse H30, H30T, L2, P1 • Zenmuse S1 (reflektor), V1 (hangszóró), Manifold 3 • DJI RC Plus 2 sub2G SDR modul • DJI Cellular Dongle 2 • DJI D-RTK 3 és D-RTK 2 állomások • DJI X-Port • DJI E-Port V2 fejlesztői és koaxiális készletek • DJI Skyport V3 adapter és kábelkészletek Vélemények Erről a termékről még nem érkezett vélemény. Írja meg véleményét! Értékelem a terméket Írja meg véleményét Az Ön neve: Az Ön véleménye: Megjegyzés: A HTML-kód használata nem engedélyezett! Értékelés: Rossz Kitűnő Hozzájárulok, hogy a(z) ordron.hu KFT a hozzászólásomat a weboldalon nyilvánosan közzétegye. Kijelentem, hogy az ÁSZF-et és az adatkezelési tájékoztatót elolvastam, megértettem, hogy a hozzájárulásom bármikor visszavonhatom. Írja be az alábbi mezőbe a kódot: * Tovább
